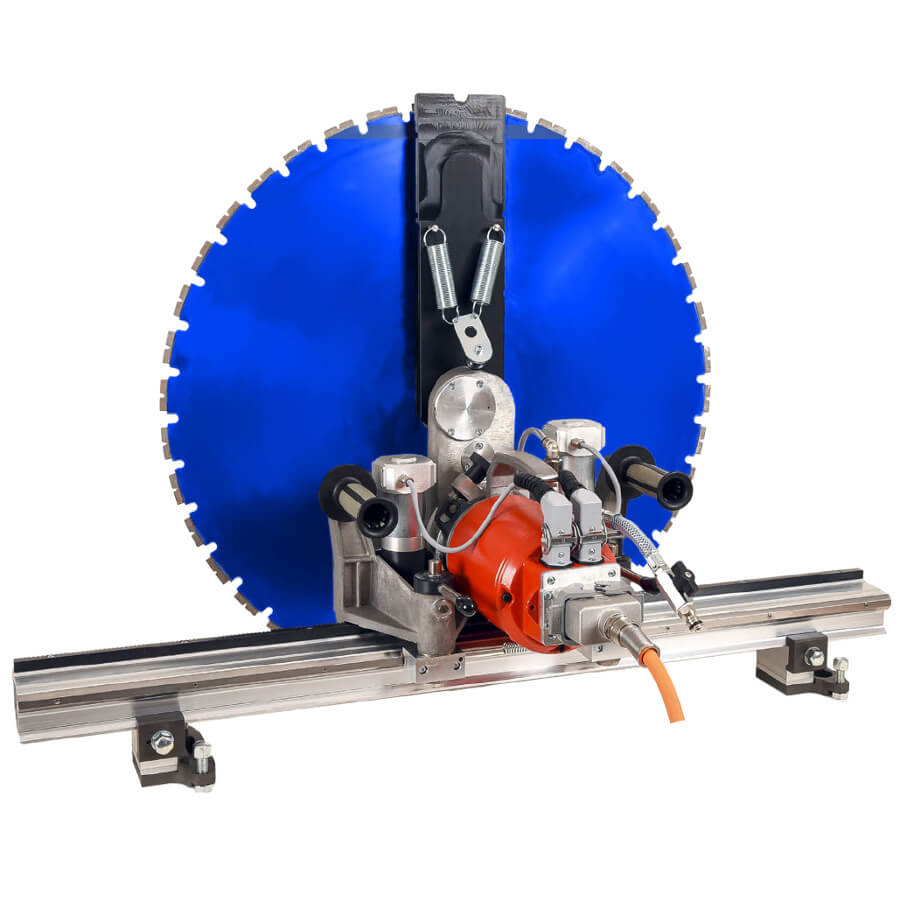

Taglia muri alta frequenza WS 75 HF
-
AlimentazioneTrifase 400 VAC / 50 - 60 Hz
-
Potenza nominale11 kW
-
Potenza effettiva8,5 kW
-
Assorbimento20 A
-
Numero di marce1
-
Velocità 1° marcia (giri/min)da 1000 a 2000
-
Peso20 kg (testa)
14 kg (motore)
8,2 kg (box) -
Classe di protezioneIP 55
-
Consumo acqua circa lt/1'1,5 lt/min
-
MotoreMotore elettrico trifase 400 V
(comandato da centralina HF 300 Hz) -
Ø Disco (max)900 mm
-
Ø Disco max (pretaglio)750 (900) mm
-
Profondità di taglio (Max)320 (395) mm
-
Foratura del disco25,4 mm
-
Raffreddamento discoSu entrambi i lati del disco
-
Avanzamento macchina2000 N
Forza max sul binario -
Affondamento disco2000 N
Forza max sul binario -
Taglio filo pareteTK 90 / 6xM8
-
Console di comandoRadio comando
-
Velocità avanzamento sul binario0 - 3 m/min
-
Velocità affondamento0 - 1 m/min
-
Rotazione del braccio360° senza limiti
-
Generatore consigliato20 KVA
Descrizione
Il sistema di tagliamuri WS 75 è basato su un'unica testa di taglio per 2 motori in 3 versioni.
La gamma è composta dalle seguenti versioni:
- WS 75 - 6 KW frequenza di rete 50 Hz versione solo con filocomando
- WS 75 H - 11 KW alta frequenza 300 Hz versione solo con filocomando
- WS 75 HF - 11 KW alta frequenza 300 Hz versione solo con radiocomando
- FU 15 V - convertitore di frequenza raffreddato ad acqua per WS 75 H
- FU 15 VF - convertitore di frequenza raffreddato ad acqua per WS 75 HF
e dai seguenti box di controllo:
Caratteristiche comuni del sistema
- tecnologia raffreddata ad acqua
- motore separabile tramite una vite
- binari in alluminio antitorsione
- ingranaggi a bagno d’olio
- frizione anti sovraccarico
- avanzamenti regolabili
Punti di forza e Vantaggi
- Limitati costi di investimento
- Economica, rapido ammortamento
- Minima manutenzione
- Bassa rumorosità e minime vibrazioni per un alto comfort
- Elevata redditività e durata
- Utilizzabile da un solo operatore con un solo cavo elettrico
- Console dei comandi intuitiva

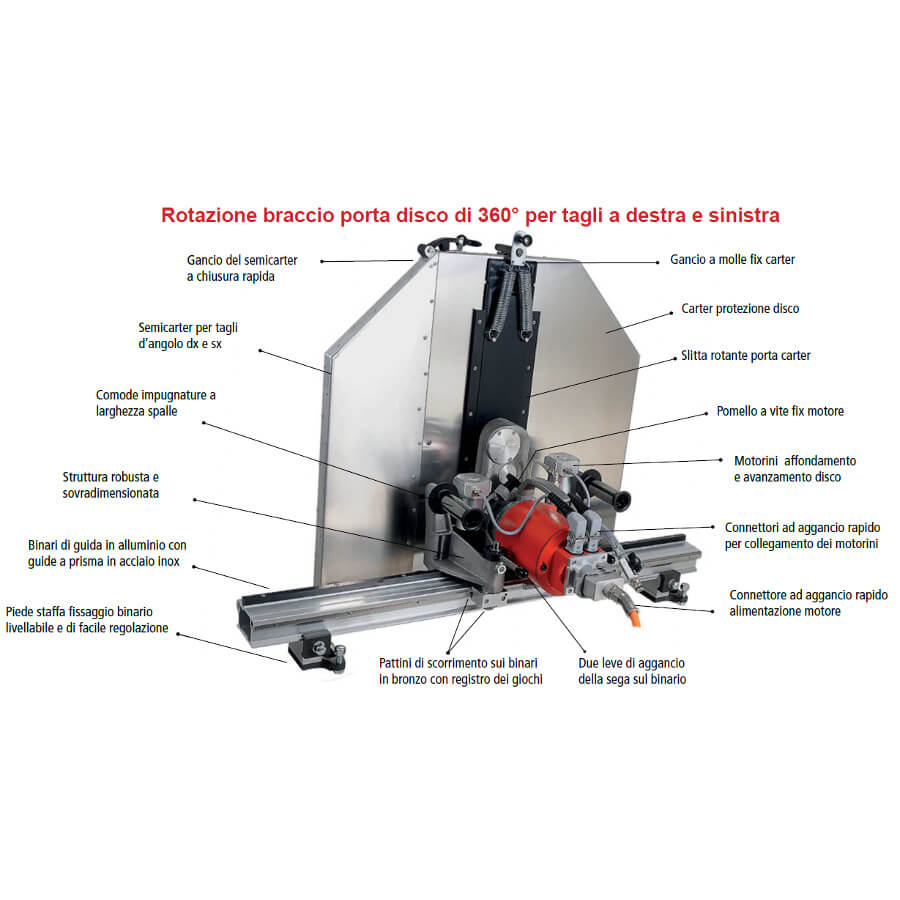

- Rotazione del braccio del disco dx e sx a 360°
- Pratica e di facile installazione
Utilizzatori e Applicazioni
- Artigiani ed imprese edili
- Terzisti ed imprese di servizio della demolizione controllata
- Imprese di scavi e demolizioni
- Imprese di manutenzione
- Taglio del calcestruzzo molto armato
- Taglio materiali artificiali e naturali
- Taglio di pietra e mattoni compatti
- Taglio per modifiche, aperture e ristrutturazioni

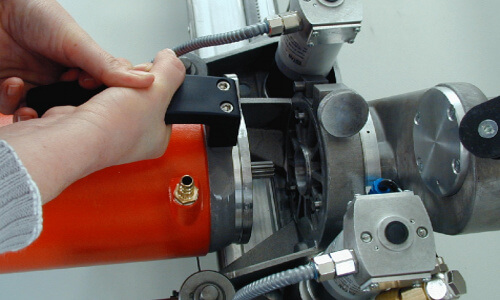

Motore

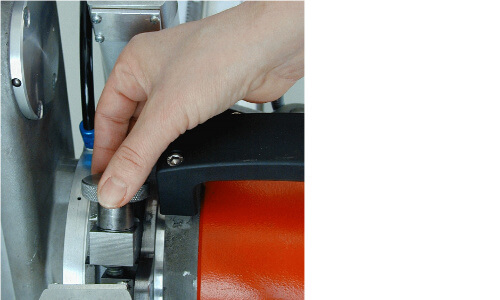

Il motore è raffreddato ad acqua ed è separabile dalla testa.
La produttività è garantita sia con il motore da 6 kW con giri fissi della WS 75, sia con il motore da 11 kW con i giri variabili della WS 75H e della WS 75HF.

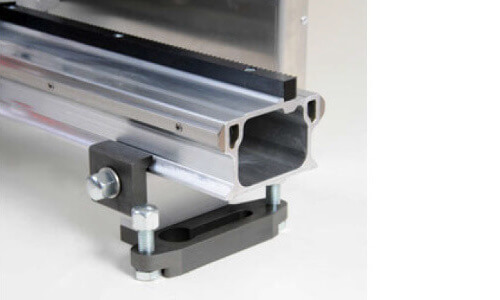

Binari in alluminio
I binari in alluminio hanno le guide a prisma in acciaio speciale che permettono ai pattini in bronzo della testa di scorrere meglio durante il taglio.
Sono disponibile le misure di 1,09 mt e 2,18 mt.
Il binario L 1,09 mt pesa 7,6 kg
Il binario L 2,18 mt pesa 15,2 kg
La staffa di fissaggio binario pesa 1,4 kg

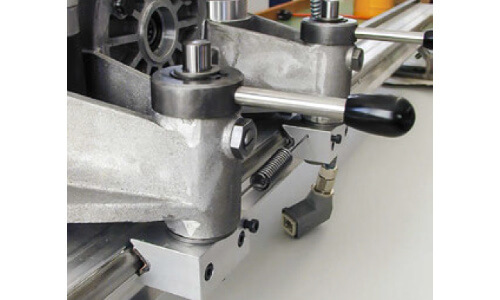

Leve di aggancio
Leve di aggancio della testa di taglio sul binario.
La testa di taglio ergonomica, robusta e bilanciata è dotata di comode impugnature di sollevamento della sega a larghezza spalle uomo.
Realizzate con un sistema speciale che ne impedisce l'appertura accidentale durante il taglio.

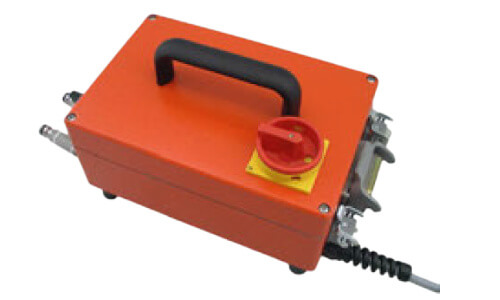

Box convertitore di frequenza
Due modelli di convertitore di frequenza con elettronica raffreddata ad acqua:
FU 15 V - per la testa di taglio WS 75H da 11 Kw
FU 15 VF - per la testa di taglio WS 75HF da 11 Kw

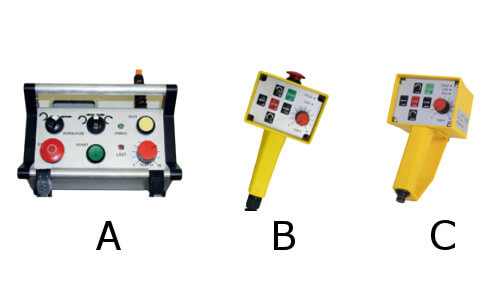

Radiocomando e filocomando
A - Filocomando per WS 75 da 6 Kw a 1400 giri/minuto
B - Filocomando WS 75 H - 11 Kw
C - Radiocomando WS 75 HF - 11 Kw
Per entrambi è possibile variare la velocità di rotazione del disco di 100 giri alla volta da 1000 a 1800 giri/minuto
Carter del disco
I carter a disposizione per tutti i modelli di tagliamuro sono:
- Carter chiuso da 750 mm
- Carter chiuso da 900 mm
- Carter aperto filo muro da 750 mm
- Carter aperto filo muro da 900 mm

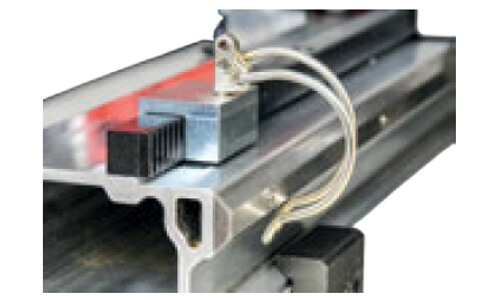

Arresti finecorsa
Due arresti finecorsa di sicurezza sono in dotazione nel sistema completo. Risultano essere molto utili per evitare eventuali fuoriuscite della sega dal binario alla fine della corsa di ogni taglio.
Carrello di trasporto
In dotazione un comodo carrello trolley vi permetterà di trasportare tutto il sistema senza fatica.
Al suo interno riuscirete a stoccare:
- la testa di taglio
- il motore
- i cavi elettrici
- il convertitore
- il radiocomando o il filocomando
- il carter porta disco agganciato esternamente

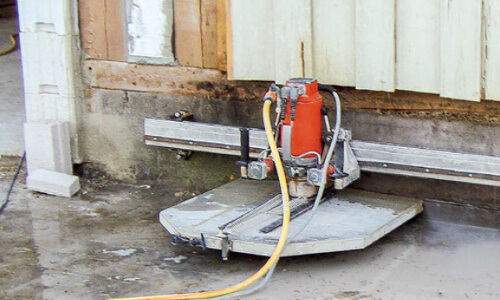

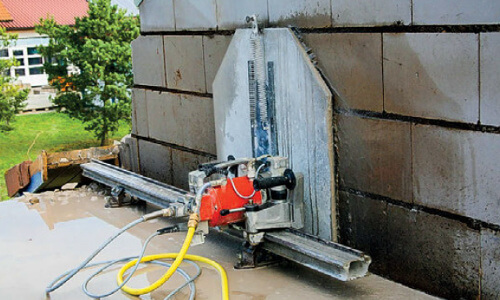

Tagli a raso muro
E' possibile eseguire tagli a filo raso muro con l'apposito carter aperto Ø 750 (900) mm, verticali orizzontali ed obliqui.

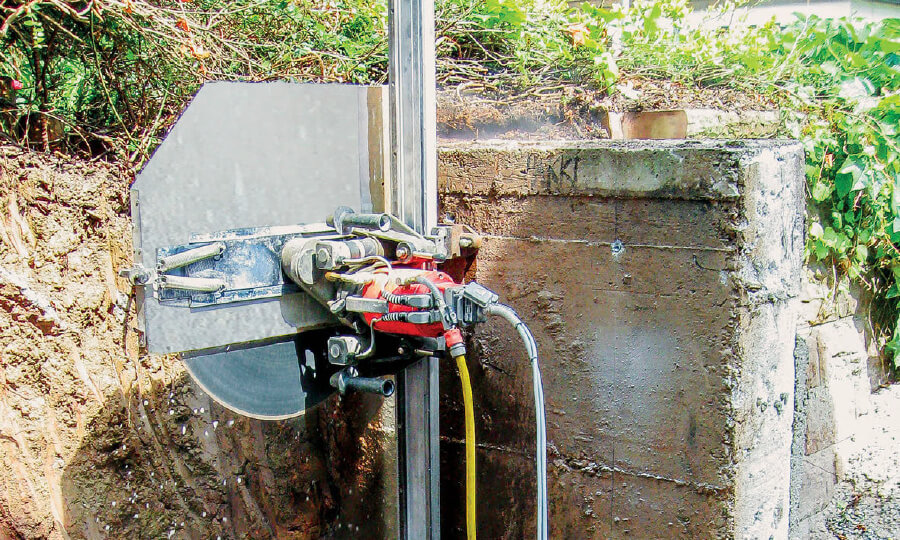

Tagli precisi
Tagli precisi in qualsiasi posizione di pareti, scale, cordoli in calcestruzzo armato per aperture o modifiche.
Configurazione
La configurazione base delle tagliamuri WS 75, WS 75H e WS 75 HF prevede:
- 1 motore (6 kW per WS75 o 11kW per WS 75H o WS 75HF)
- 1 testa di taglio
- 1 carter chiuso per disco da 750 mm
- 1 binario da 2,18 mt
- 2 staffe di fissaggio binario
- 2 arresti di fine corsa
- 1 console (filocomando per WS75 e WS75H o radiocomando per WS75HF)
- 1 box convertitore di frequenza (solo per WS75H e WS75HF)
- 1 carrello di trasporto
- 1 set chiavi di servizio
- 1 imballo, 1 libretto istruzoni, 1 certificato CE
Accessori di completamento consigliati
Alla configurazione base, consigliamo di aggiungere per il completamento della tagliamuri:
- 1 carter chiuso per disco Ø900
- 1 binario lunghezza 1,09 mt
- 2 staffe di fissaggio binario
Questi accessori possono variare a discrezione del cliente.
