Tagliapavimento Elettrica MX-KDF800-11E
-
AlimentazioneTrifase 400 VAC / 50 - 60 Hz
-
Potenza nominale11 kW
-
Assorbimento32 A
-
Lunghezza1100 mm senza carter1420 mm con carter
-
Larghezza610 mm senza carter660 mm con carter
-
Altezza860 mm
-
Peso173 kg
-
Classe di protezioneIP55
-
MotoreABB Elettrico (raffreddato ad aria)*
-
Ø Disco (max)820 mm
-
Velocità all'albero (giri/min.)1300
-
Profondità di taglio (Max)330 mm
-
Foratura del discoØ 25,4 mm
-
Raffreddamento discoSu entrambi i lati del disco
-
Montaggio discoSinistra e destra
-
Avanzamento macchinaManuale per spinta
-
Affondamento discoManuale con volantino
-
TrasmissioneCinghia unica da 47 mm
-
Taglio filo pareteFlangia raso predisposta
Descrizione
Questa tagliapavimento rappresenta il top di gamma della serie KDF, e si distingue dai modelli più piccoli MX-KDF700 e MX-KDF800-7,5E per la maggiore potenza.
La tagliapavimento MX-KDF800-11E dispone di un motore elettrico trifase 400V da 11 kW. Può essere montato un disco Ø820 mm con foro centrale da 25,4 mm che vi permetterà di eseguire tagli con disco diamantato ad acqua con profondità fino a 330 mm.
Il disco può essere fissato sull'albero anche in questo caso sia per il taglio sul lato destro, sia sul lato sinistro della macchina tagliapavimento. Il peso contenuto di 173 kg permette un facile trasporto della macchina ed una estrema manegevolezza.
Utilizzatori
Ideale per artigiani, imprese edili, installatori, imprese di manutenzione, di scavi, posa di tubazioni, terzisti e professionisti della demolizione controllata.
Questa tagliagiunti elettrica si presta idealmente ad essere usata in ambienti chiusi dove sono vietate le emissioni di gas di scarico e la rumorosità deve essere bassa.
Applicazioni
Tagli di pavimentazioni in pietra, lastricati, porfidi, cemento armato, asfalto e pietre naturali.
Ideali per la creazione di giunti e canalette, lavori interni di modifiche e sbancamenti di attività in corso
Caratteristiche e punti di forza
- Robuste e maneggevoli
- Bassi costi di investimento
- Minima manutenzione
- Bassa rumorosità
- Minime vibrazioni per un elevato comfort
- Ottima produttività tramite i giri fissi del disco
- Ideale per i noleggiatori professionali
- Possibilità di taglio a dx e a sx
- Struttura in acciaio sovradimensionata fino a 10 mm di spessore
- Chassis ergonomico verniciato a forno per una lunga durata
Carter efficiente e sicuro
Carter copri disco a norma, robusto e pratico, con possibilità di installazione a destra e sinistra.
La parte anteriore ribaltabile consente tagli fino a parete.

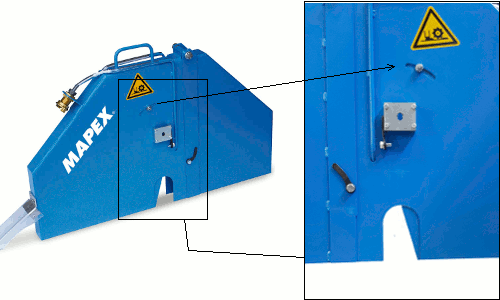

Inoltre, un sistema manuale con perno basculante a saracinesca, copre il dado di chiusura e la flangia del disco garantendo la massima sicurezza durante la rotazione dell’albero.
L’abbattimento della polvere e il raffreddamento del disco vengono garantiti da una distribuzione dell'acqua in 2 punti con appositi tubetti sul carter.
Una bandella paraspruzzi sul retro del carter copri disco evita proiezioni durante il taglio.
I dettagli che contano

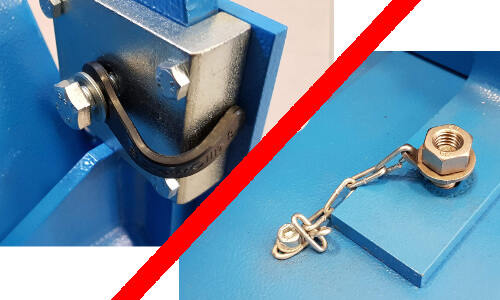

Tutte le viti per il fissaggio dei carter (disco, puleggia) sono trattenute da una linguetta in gomma o da una catenella che ne evita la perdita in caso di allentamento o durante le fasi di smontaggio in cantiere.

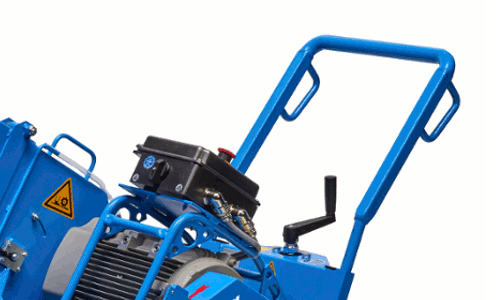

Impugnature
Un’impugnatura circolare a scorri mano consente una presa confortevole in più punti, con possibilità di regolazione (alto – basso).
Inoltre è amovibile ed in caso di necessità è disponibile un kit alternativo di 2 impugnature singole. (Optional)

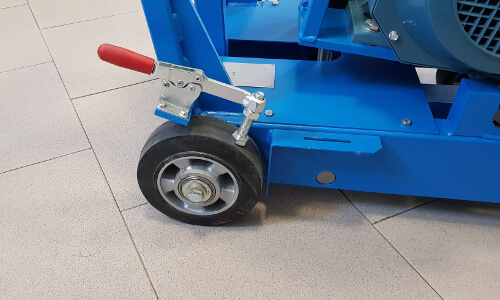

Freno di parcheggio (per tutti i modelli)
Su tutti i modelli è installato un freno di sicurezza a leva sulla ruota posteriore che evita movimenti non voluti (pendenze o durante i trasporti).
Quadro elettrico
Quadro elettrico con invertitore di fase, intuitivo e semplice, con un interruttore per la selezione della direzione di rotazione disco.

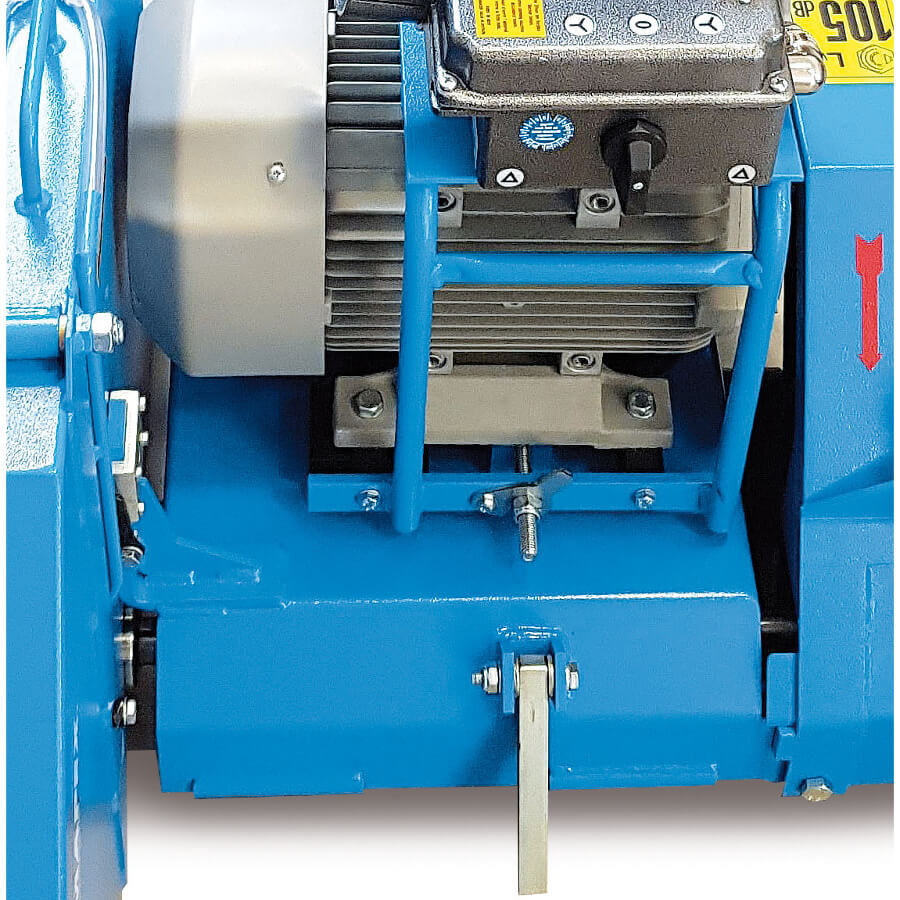

Motore elettrico ABB di alta qualità.
Collegamento al quadro elettrico tramite connettori in acciaio inox sigillati

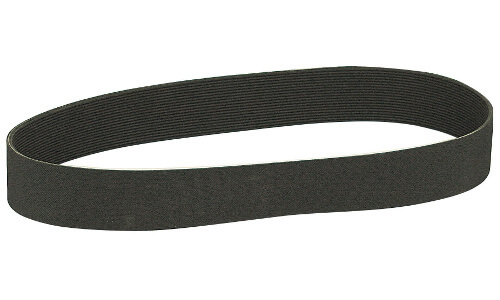

Cinghia di trasmissione a lunga durata
La speciale cinghia di trasmissione trapezoidale scanalata (DIN 7867) con fibre di elastomero è velocemente raggiungibile e facile da tensionare.
Questa cinghia si distingue dalle altre macchine in commercio per la sua lunga durata. Con la sua larghezza di 47 mm e le 20 micro-dentature garantisce una rotazione costante, assenza di slittamenti, eccezionali capacità di carico, funzionamento estremamente scorrevole ed un accumulo di calore ridotto.
Prestazioni di alto livello e bassa infiltrazione di sporco nelle gole delle pulegge.

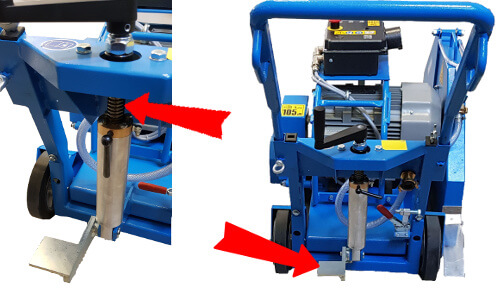

Pedale
Pedale per aumentare la spinta d’avanzamento e consentire un rapido allineamento al taglio. Anche i movimenti da fermo sono facilitati.
Asta filettata
Asta filettata con passo fine per agevolare la discesa e la risalita del disco tramite un volantino; inserita in un tubo pieno di grasso è costantemente protetta dalla sporcizia.
La profondità di taglio è fissata da un perno a leva sull’asta filettata.

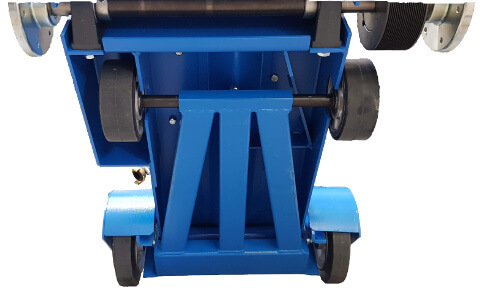

Stabilità
Ottima stabilità durante le operazioni di taglio anche su superfici sconnesse. La distanza tra le due ruote posteriori di 500 mm consente tagli lineari e dritti; inoltre la robusta struttura garantisce una lunga durata.
Punti di sollevamento e trasporto
Queste macchine tagliapavimento sono progettate per poter rimuovere in modo veloce il motore dal telaio. Questa particolarità consente di separare la macchina in 3 parti per un facile e rapido trasposto su station wagon, monovolume o piccoli automezzi.
- 71,8 kg - Blocco motore
- 76,6 kg - Telaio + asta guida
- 17,2 kg - Carter disco
- 7,4 kg - Due carterini cinghia
Vari punti di sollevamento sulle macchine rendono più agevole la movimentazione e il trasporto verso i piani rialzati o interrati.
