Motore per carotatrice trifase 7500W SR7508
-
AlimentazioneTrifase 400 VAC / 50 - 60 Hz
-
Potenza nominale7500 W
-
Potenza effettiva5700 W
-
Assorbimento15 A
-
Numero di marce15 (5 elettroniche + 3 meccaniche)
-
Velocità 1° marcia (giri/min)60*-70*-85-100-115 (I marcia mec.)
-
Velocità 2° marcia (giri/min)115*-140*-165-200-230 (II marcia mec.)
-
Velocità 3° marcia (giri/min)180*-215*-260-310-360 (III marcia mec.)
-
Campo di foratura150-900 (180-1000)**
-
RaffreddamentoAd acqua
-
Filetto albero1'' 1/4 UNC o M33/3
-
Lunghezza620 mm
-
Peso21 kg
-
Classe di protezioneIP 55
-
Consumo acqua circa lt/1'da 1,2 a 3,1 lt
-

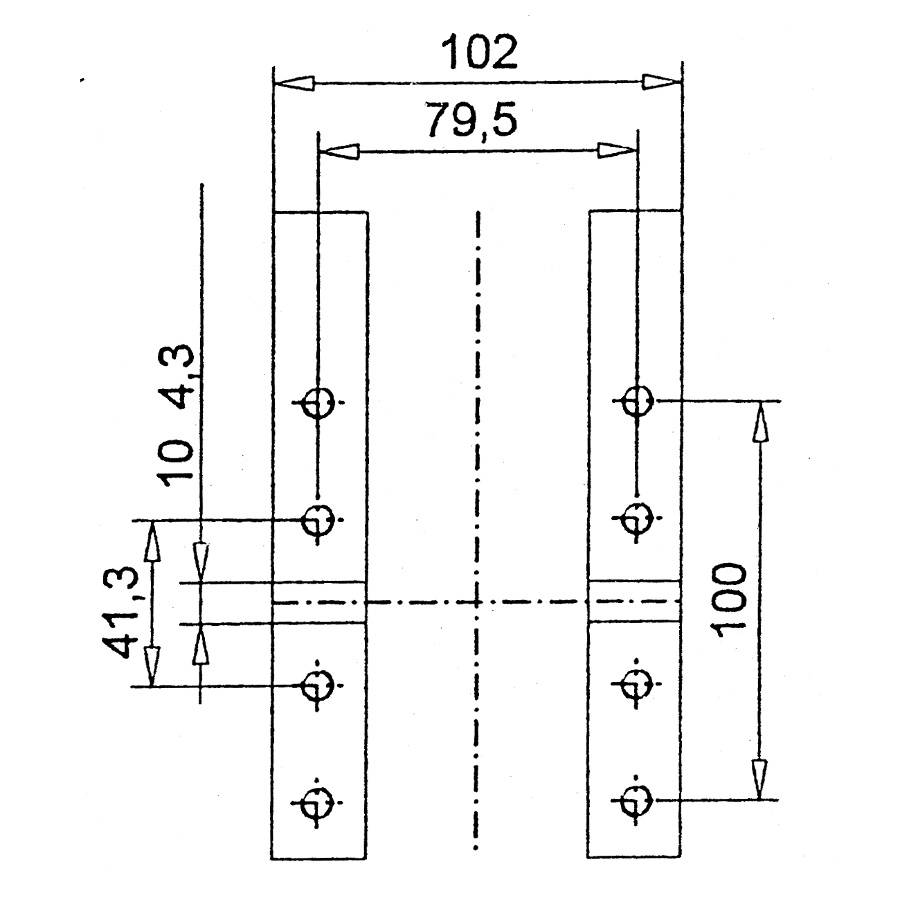

Fissaggio8 fori M8 e scanalatura 10x4,3 mm
-
Note(*) Velocità con potenza elettrica ridotta
(**) Campo di foratura consigliato
Descrizione
Il Jumbo SR7508 dispone di una potenza di 7500 Watt, con 5 velocità elettroniche per ognuna delle 3 marce meccaniche, per un totale di 15 velocità e può forare fino al Ø 1000 mm max.
SR7508 Jumbo è stato sviluppato con l'intento di dare il massimo delle prestazioni nelle perforazioni con foretti di grosso diametro. Ha la stessa potenza del Jumbo SR65 o SR68 ma ha 15 velocità per garantire un ampio campo di foratura e pesa solamente 21 kg.
L'albero principale dispone di un filetto speciale M33/3 che permette di togliere facilmente il foretto diamanto. Infatti l'elevata coppia di rotazione del motore applicata ad utensili diamantati di grosso diametro, rende spesso difficile o impossibile lo svitamento del foretto dall'albero con filettatura standard 1''1/4 UNC. L'albero M33/3 garantisce lo svitamento grazie al suo filetto realizzato a tre principi e quindi con un passo lungo.
Il JUMBO SR7508 si basa sulla tecnologia SR come per i modelli SR25, SR38, SR65 e SR68: Le prestazioni raggiunte sono di altissimo livello. SR7508 è un motore trifase potente, robusto e solido. Il rapporto peso / potenza è eccellente e la potenza all'albero di 7500 Watt garantisce l'utilizzo nei carotaggi di grosso diametro. Pensato per professionisti che necessitano di prestazioni non ottenibili con nessun altro motore sul mercato.
Il display comandi SR vi permetterà di selezionare premendo i pulsanti +/- il range del diametro minimo e massimo del foretto garantendo sempre la velocità ideale in base alla foratura da eseguire. Il cambio velocità può essere fatto anche durante la foratura e senza dover fermare il carotatore.
Il carotatore Jumbo SR7508 è dotato di una frizione meccanica di sicurezza multi disco e di un sensore termico di protezione. L'elettronica aziona e controlla costantemente il motore monitorando l'assorbimento di corrente e proteggendolo da sovraccarichi elettrici.
La tecnologia SR garantisce una rotazione costante dell'utensile anche in situazioni di carico elevato e ne garantisce una perfetta prestazione con una minima usura. Le 15 marce offrono una precisa selezione della velocità di rotazione in ogni situazione.
Il motore e l’elettronica sono raffreddati ad acqua da un sistema di raffreddamento brevettato. La durata degli ingranaggi è garantita dalla lubrificazione a bagno d’olio ad alta efficienza. Una vite a coclea provvede a lubrificare costantemente ogni parte all'interno della carcassa indifferentemente dalla posizione di lavoro del motore.
Contaore - permette di lavorare per 250 ore, poi informa l’operatore che è necessario effettuare la manutenzione, quando per ottenere l’avviamento si dovrà premere tre volte il pulsante I.
Protezione e Conformità - SR 7508 è protetto IP 55 da polvere e getti d’acqua in conformità con la normativa EN 60 529. Pertanto è possibile forare verso l’alto (sopra la testa) senza ulteriori precauzioni. Avvertenza: è consigliabile per proteggere l’operatore ed evacuare l’acqua, utilizzare un dispositivo originale di raccolta accoppiato ad un aspiraliquidi.
