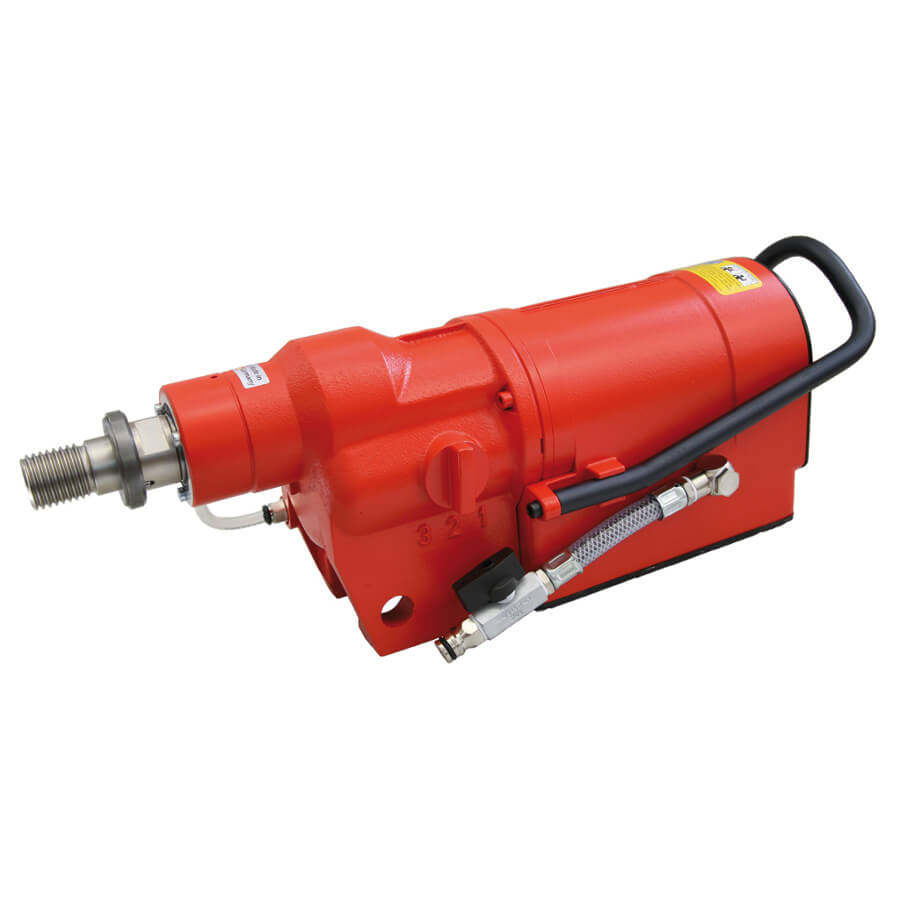

Motore per carotatrice trifase 7500W SR68
-
AlimentazioneTrifase 400 VAC / 50 - 60 Hz
-
Potenza nominale7500 W
-
Potenza effettiva5700 W
-
Assorbimento15 A
-
Numero di marce18 (6 elettroniche + 3 meccaniche)
-
Velocità 1° marcia (giri/min)205-245-290-340-400-450 (I marcia mec.)
-
Velocità 2° marcia (giri/min)410-480-570-670-790-880 (II marcia mec.)
-
Velocità 3° marcia (giri/min)640-750-880-1040-1230-1370 (III marcia mec.)
-
Coppia massima240 Nm
-
Campo di foratura50-350 (50-400)*
-
RaffreddamentoAd acqua
-
Filetto albero1'' 1/4 UNC o M33/3
-
Lunghezza550 mm
-
Peso16,5 kg
-
Classe di protezioneIP 55
-
Consumo acqua circa lt/1'da 0,7 a 2,2 lt
-
FissaggioStandard con 4 fori M8 e scanalatura 10x4,3 mm
-
Note(*) Campo di foratura consigliato
Descrizione
Il Jumbo SR68 dispone di una potenza di 7500 Watt, con 6 velocità elettroniche per ognuna delle 3 marce meccaniche, per un totale di 18 velocità e può forare fino al Ø 350 mm max.
SR68 Jumbo è stato sviluppato come variante del motore SR65 per dare il massimo delle prestazioni nelle perforazioni profonde con diametri piccoli e medi. Ha la stessa potenza del Jumbo SR65 ma ha 18 velocità per garantire un ampio campo di foratura e pesa solamente 16,5 Kg.
Le prestazioni di alto livello raggiunte con il JUMBO SR68 sono il risultato della nuova tecnologia SR. SR68 è un motore trifase robusto, potente e solido. Con una potenza all'albero di 7500 Watt, il rapporto potenza / peso è eccellente per l'utilizzo in svariati campi di applicazione. Pensato per professionisti che necessitano di prestazioni non ottenibili con i motori tradizionali. Grazie alla tecnologia SR è infatti la macchina perforatrice più tecnologicamente evoluta che si possa collegare all’alimentazione di rete trifase.
Il display comandi SR vi permetterà di selezionare la velocità ideale in base alla foratura da eseguire. Il display infatti mostrerà il range con il diametro minimo e massimo ideale per la velocità selezionata, i pulsanti +/- vi permetteranno di selezionare le altre velocità anche durante l'utilizzo e senza dover fermare il carotaggio.
Il carotatore Jumbo SR68 è dotato di un sensore termico che lo protegge da surriscaldamenti eccessivi e di un contaore interno che avvisa l'utente quando è necessaria la manutenzione. Al sopraggiungere delle 250 ore per ottenere l’avviamento si dovrà premere tre volte il pulsante I.
La tecnologia SR garantisce una rotazione costante dell'utensile anche in situazioni di carico elevato e ne garantisce una perfetta prestazione con una minima usura. Le 18 marce garantiscono una precisa selezione della velocità di rotazione in ogni situazione.
Il motore è raffreddato ad acqua e la lubrificazione a bagno d’olio degli ingranaggi è garantita da un sistema a pompa ad olio altamente efficace in ogni posizione di lavoro.
Frizione di sicurezza - multi disco che protegge l’operatore, l’utensile e il motore stesso dai sovraccarichi. L’ampia superficie di frizione garantisce una coppia di rilascio costante anche dopo centinaia di cicli di sovraccarico, riducendo l’usura della frizione.
Protezione - SR 68 è IP 55 pertanto è protetto da polvere e getti d’acqua in conformità con la normativa EN 60 529
Avvertenza: è possibile con Mammut SR 68 forare verso l’alto (sopra la testa) senza ulteriori precauzioni, ma è consigliabile per proteggere l’operatore ed evacuare l’acqua, utilizzare un dispositivo originale di raccolta accoppiato ad un aspiraliquidi.
LIBRETTO D'USO E MANUTENZIONE + DICHIARAZIONE DI CONFORMITA'
