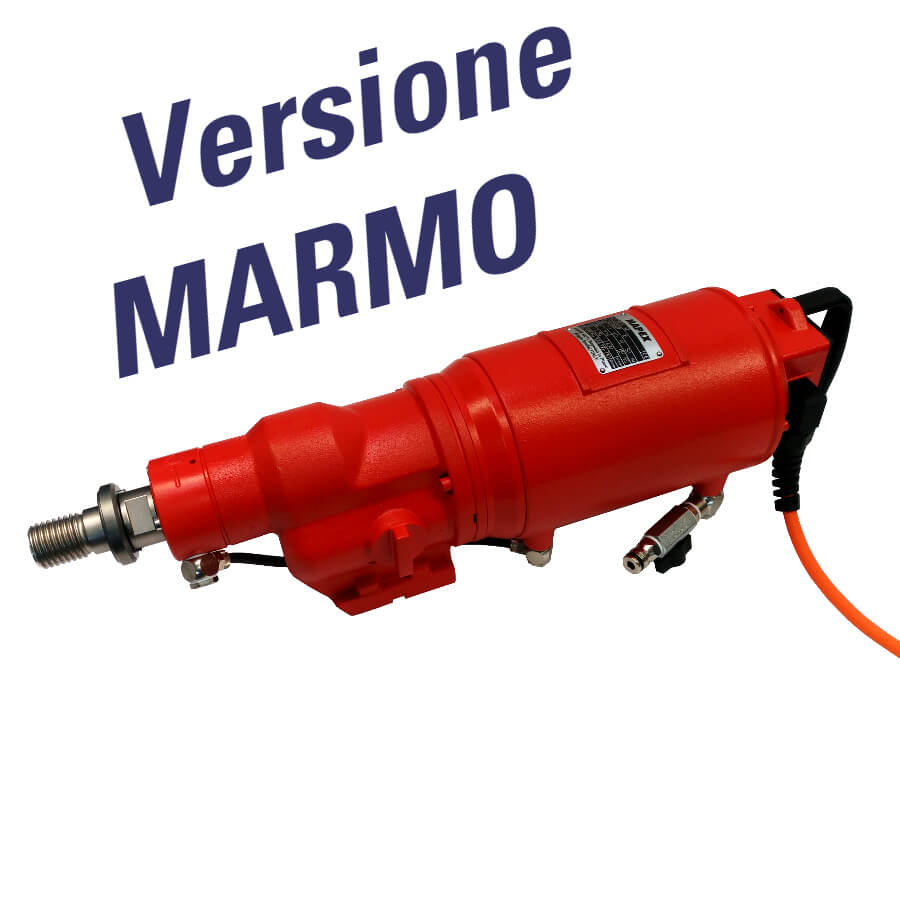

Carotatore trifase 7500W DK62L Versione Marmo

Cod.:403CFDK62LM
400 V - 7500 W, 3 marce, Ø fori 110-500 mm. Perforatore ideale per le cave di marmo e tutti i lavori con fori di carotaggio e a nucleo di distruzione.
Chiama per il prezzo
  • Alimentazione
    Trifase 400 VAC / 50 - 60 Hz
  • Potenza nominale
    7500 W
  • Potenza effettiva
    6500 W
  • Assorbimento
    13 A
  • Numero di marce
    3
  • Velocità 1° marcia (giri/min)
    140
  • Velocità 2° marcia (giri/min)
    280
  • Velocità 3° marcia (giri/min)
    430
  • Campo di foratura
    110-500 (130-500)*
  • Raffreddamento
    Ad acqua
  • Filetto albero
    1'' 1/4 UNC
  • Lunghezza
    585 mm
  • Peso
    28 kg
  • Classe di protezione
    IP 55
  • Consumo acqua circa lt/1'
    da 1,5 a 3 lt
  • Fissaggio
    Standard con 4 fori M8 e scanalatura 10x4,3 mm
  • Note
    (*) Campo di foratura consigliato
    - Motore senza scatola comandi, senza spina e senza interruttore


Descrizione

Il carotatore DK62 è ideale per carotaggi continui di medio diametro e profondità elevata o come carotatore per fori continui a nucleo di distruzione in cave di marmo.

Il motoriduttore DK62 è un carotatore trifase da 7500 Watt con 3 marce meccaniche e viene fornito in 3 diverse versioni:

- Il DK62L versione marmo e una versione speciale con rotazione lenta dell'albero, ideale per la realizzazione di fori di grande lunghezza utilizzati per il successivo taglio con il filo diamantato dei blocchi di marmo nelle cave. La versione marmo si differenzia dallo standard in quanto viene fornito senza interruttore e senza scatola comandi sul cavo. Il DK62L viene montato direttamente sui supporti di perforazione dotati di sistema semiautomatico dell'avanzamento, che normalmente sono utilizzati nelle cave di marmo. Il collegamento elettrico e l'avvio della macchina viene fatto direttamente sul quadro elettrico che gestisce tutto il sistema, compreso l'affondamento.

- Il DK62L versione standard, si differenzia per la presenza dell'interruttore d'accensione e la scatola comandi sul cavo.

- Il DK62HS versione veloce, si differenzia per l'alta velocità di rotazione e come nella versione precedente per la presenza dell'interruttore d'accensione e la scatola comandi sul cavo. Grazie alle caratteristiche di potenza elevata e rotazione veloce, il DK62HS si pone come perforatore ideale per tutti i fori di carotaggio in continuo di piccolo e medio diametro e di elevata lunghezza



Dk62L Versione marmo 1
Nella versione marmo (o versione cava), il carotatore DK62 viene fornito privo di scatola comandi e privo di spina. Questa soluzione permetterà di collegare il motore elettrico direttamente al quadro elettrico in cava. Quadro che normalmente aziona anche l'avanzamento dell'utensile montato sul supporto di carotaggio.
Dk62L Versione marmo 2
Nella versione marmo inoltre manca anche l'interruttore. Di solito il quadro elettrico in cava gestisce oltre che l'avvio della rotazione, anche l'inversione di marcia del perforatore. Tale operazione facilita l'avvitamento e lo svitamento delle prolunghe di carotaggio.
Scatola comandi e spina
Il DK62L standard e il DK62HS versione veloce vengono forniti completi di interruttore, spina elettrica e scatola comandi sul cavo.



pdfLIBRETTO D'USO E MANUTENZIONE + DICHIARAZIONE DI CONFORMITA'

pdfDISEGNO ESPLOSO DK62

pdfLISTA RICAMBI DK62

pdfSCHEMA COLLEGAMENTO ELETTRICO
