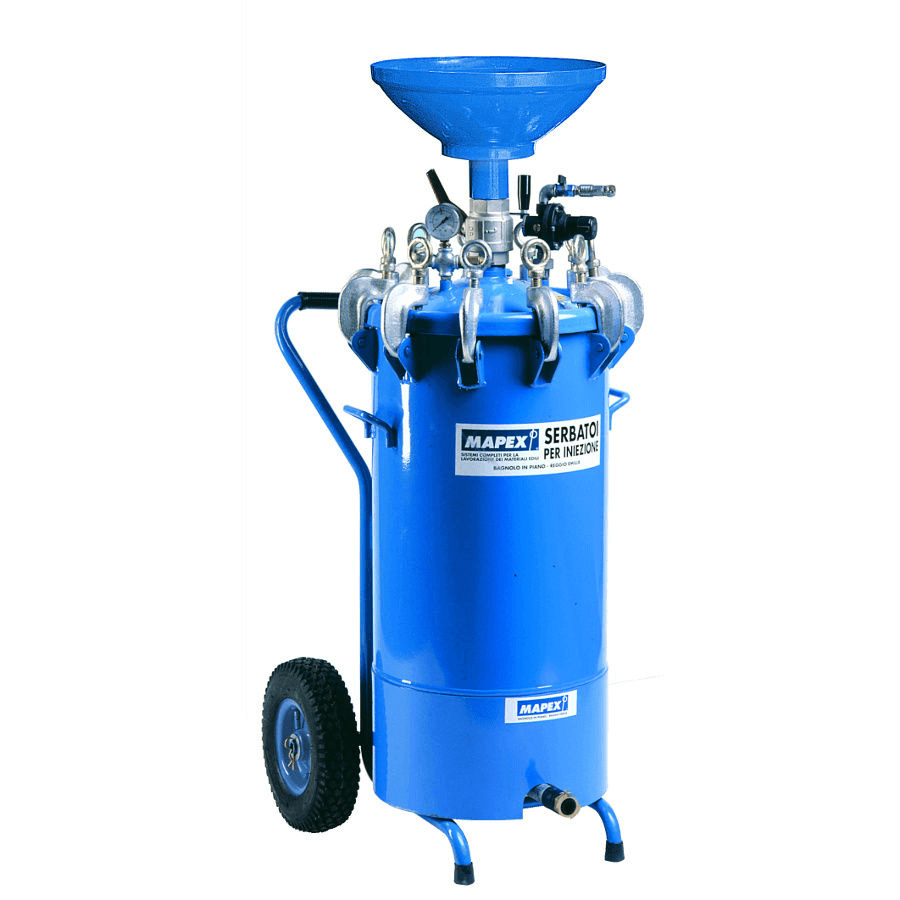

Serbatoio da 100 litri per iniezione
Cod.:470SC100
Serbatoio 100 litri per iniezione di boiacche e materiali fluidi.
-
AlimentazioneAria compressa
-
Lunghezza660 mm
-
Larghezza620 mm
-
Altezza1340 mm
-
Peso85 kg
-
Capienza max. vasca80 lt
-
Pressione regolabile (bar)da 0 a 5,8
-
Valvola limitatrice di pressione4 bar
-
NoteSerbatoio conforme direttive CEE
Descrizione
Serbatoio carrellato da 100 litri per iniezione di grande capacità, robusto, maneggevole e di facile utilizzo.
Specifico per l’iniezione a bassa pressione di malte fluide e boiacche di cemento, costruito per interventi dove necessita una grande quantità di materiale.
CAMPI DI APPLICAZIONE
- Consolidamento per iniezione di murature dissestate o a sacco, in mattoni, pietra e roccia
- Consolidamento di edifici pubblici, storici, civili, di muratura in genere, pilastri, volte, pavimenti, etc.

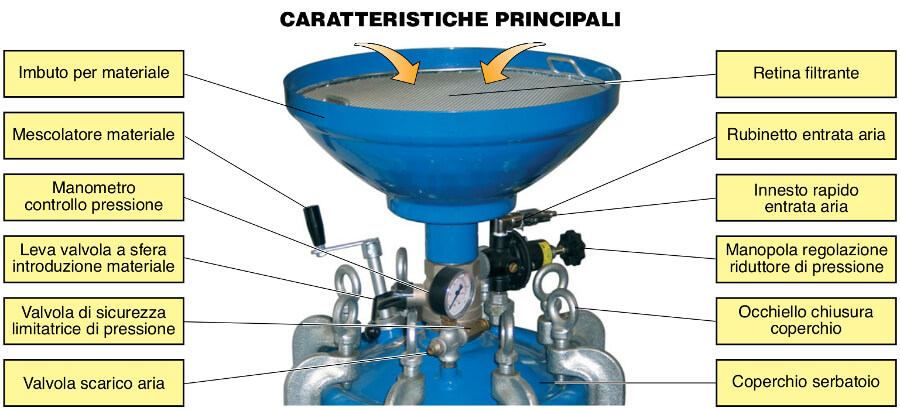

CARATTERISTICHE
COPERCHIO CON IMBUTO DI RICARICA
- coperchio per chiusura vasca e messa sotto pressione del materiale da iniettare
- guarnizione in gomma a tenuta
- mescolatore manuale a paletta
- valvola a sfera da 2” con leva aperto/chiuso di messa in pressione
- raccordo 3/8” per innesto del tubo di entrata aria dal compressore con rubinetto aperto/chiuso
- riduttore di pressione entrata aria e messa in pressione del materiale

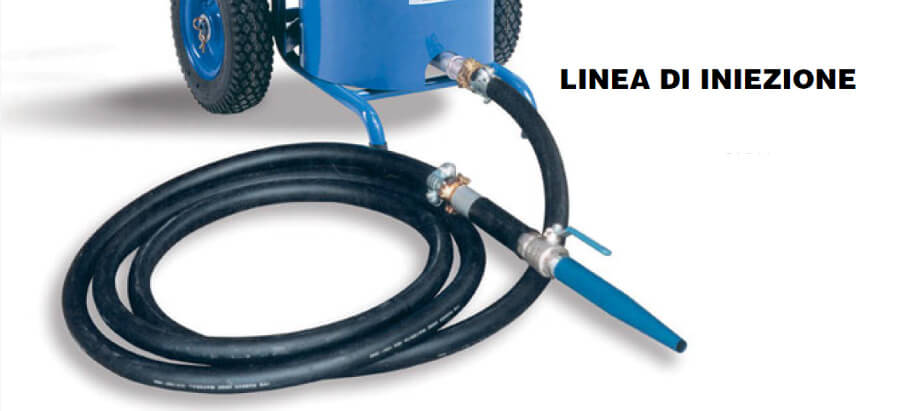

LINEA DI INIEZIONE
- tubo gommato da 1” ad alta pressione con raccordi rapidi
- lancia di inezione 1” con valvola a sfera
- tubo conico filettato

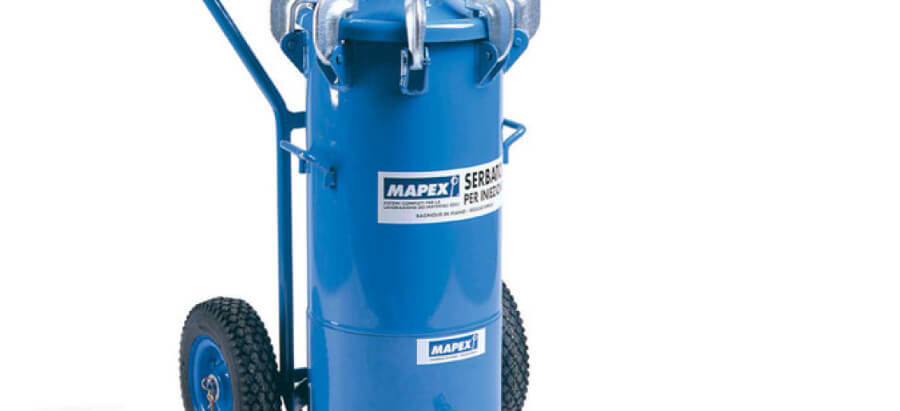

VASCA PER MATERIALE
- in acciaio, di robusta costruzione, con aggancio rapido al carrello
- due impugnature di sollevamento per utilizzo senza carrello
- otto morsetti di serraggio coperchio per il serbatoio da 50 lt.
- undici morsetti di serraggio coperchio per il serbatoio da 100 lt.
- manicotto sul fondo con raccordo rapido da 1” per aggancio del tubo con lancia per iniezione
CARRELLO AMOVIBILE
- robusta struttura tubolare Ø 27 mm.
- due impugnature circolari
- perno di aggancio/sgancio rapido del serbatoio
- assale con due ruote gommate gonfiabili Ø 315 mm., montate su cuscinetti a sfere, per un’agevole movimentazione in cantiere
- utilizzabile anche solo per trasporto

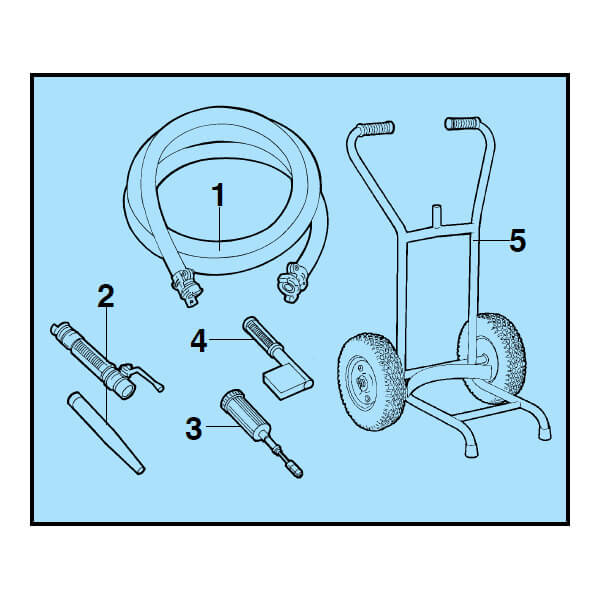

EQUIPAGGIAMENTO DI SERIE
- Tubo 10 m. da 1” gommato a doppia rete con raccordi rapidi.
- Lancia con valvola a sfera da 1” e tubo conico di iniezione.
- Pompetta per ingrassaggio valvole e guarnizione.
- Attrezzo per apertura coperchio.
- Carrello amovibile con ruote in gomma Ø 315 x 80 mm.
- Rete filtrante per materiale.
- Certificato di collaudo e conformità.
- Libretto istruzioni.

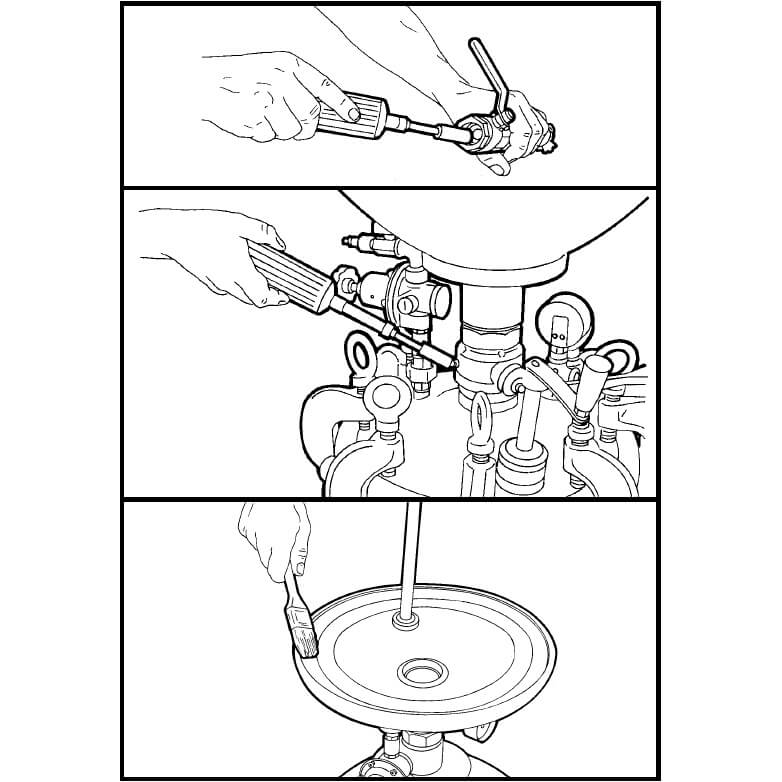

MINIMA MANUTENZIONE GIORNALIERA

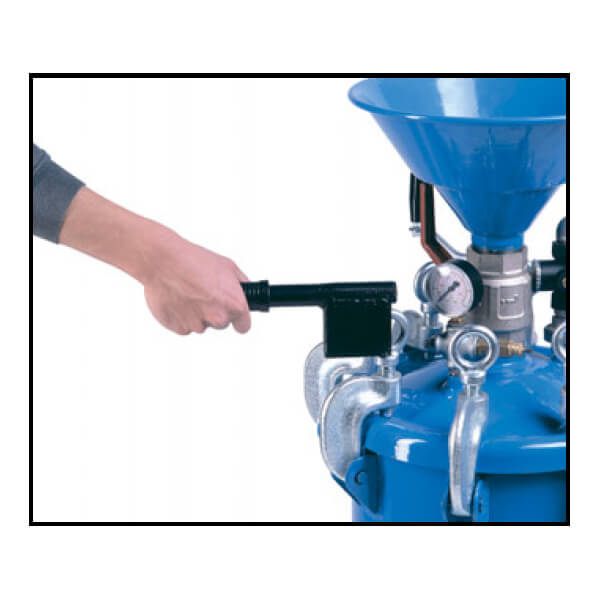

- facile apertura del coperchio con l’attrezzo in dotazione per il lavaggio finale della vasca
- ingrassaggio delle valvole a sfera
- ingrassaggio della guarnizione del coperchio
Conformi alla direttiva 89/392 CEE e successive modifiche.
Conformi alle normative I.S.P.E.S.L. RACCOLTA VSR-S-M.

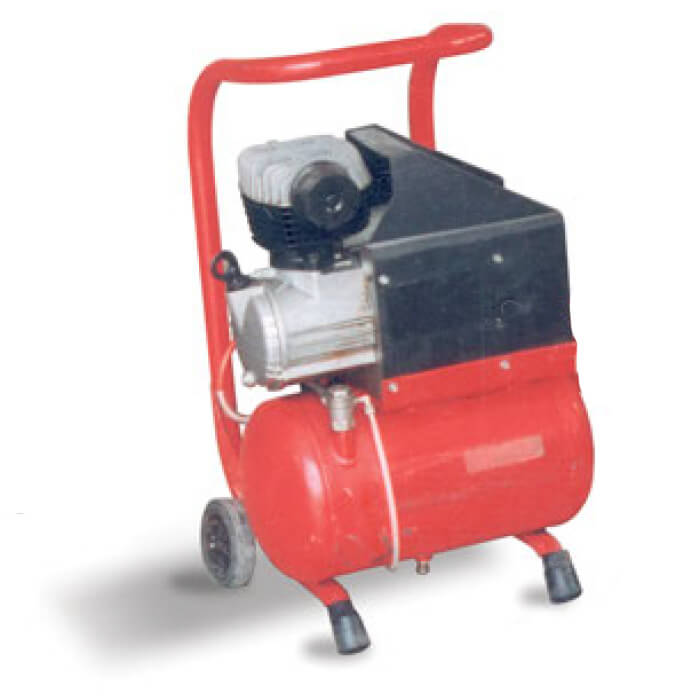

COMPRESSORE CONSIGLIATO
100 litri circa di aria resa al minuto e dotato di pressostato.
- granulometria consentita del materiale iniettabile max. 0,5 mm.
- per impiego di boiacca di cemento con inerte è suggerito l’uso di sabbia fine non oltre il 20%
